Что такое мобильные стеллажи - описание, виды, особенности применения

Мобильные стеллажи - это конструкция, позволяющая легко и одновременно перемещать ряды секций стеллажей, объединяя их в единый блок.

Конструкция

• Каркас – сплошные стойки, полки, крестовины. Стойки с перфорацией сплошные, без стыков и соединений.
• Привод передвижения – механический (управление от штурвала) или электрический (управление осуществляется от кнопочной панели на каждом передвижном стеллаже; сенсорного экрана на главном стеллаже; стационарного или переносного компьютера).
• Мобильное основание (передвижная платформа) с рельсовой системой.

Перемещение осуществляется за счет того, что платформа катится (на стальных колёсах с двумя боковыми ребордами) по установленным на пол помещения рельсам.

Преимущества использования мобильных стеллажей

При применении обычных стационарных стеллажей примерно половину помещения приходится отдавать на устройство широких межстеллажных проходов. А при использовании мобильных стеллажей достаточно организовать лишь один проход. Он и будет обеспечивать возможность доступа к любому стеллажу.

Преимущества:

• Экономия места за счет уменьшения количества рабочих проходов - высвобождение до 50% полезной площади при организации системы хранения.
• Увеличение в 2 раза вместимости хранилища или склада, без выделения дополнительного места.
• Экономия ресурсов - нет расходов на новое помещение, так как появляется возможность всё разместить в имеющемся.
• Удобная работа с документами, грузами или вещами и их сохранность.

Классификации мобильных стеллажей

1. По конструкции базы – сборная, сварная.
2. По способу монтажа рельсовой системы – напольная (с фальшполом, без фальшпола), встраиваемая в пол, интегрированная.
3. По способу передвижения – ручной, механический привод (от штурвала), электропривод.
4. По отраслевой принадлежности - для каких помещений:

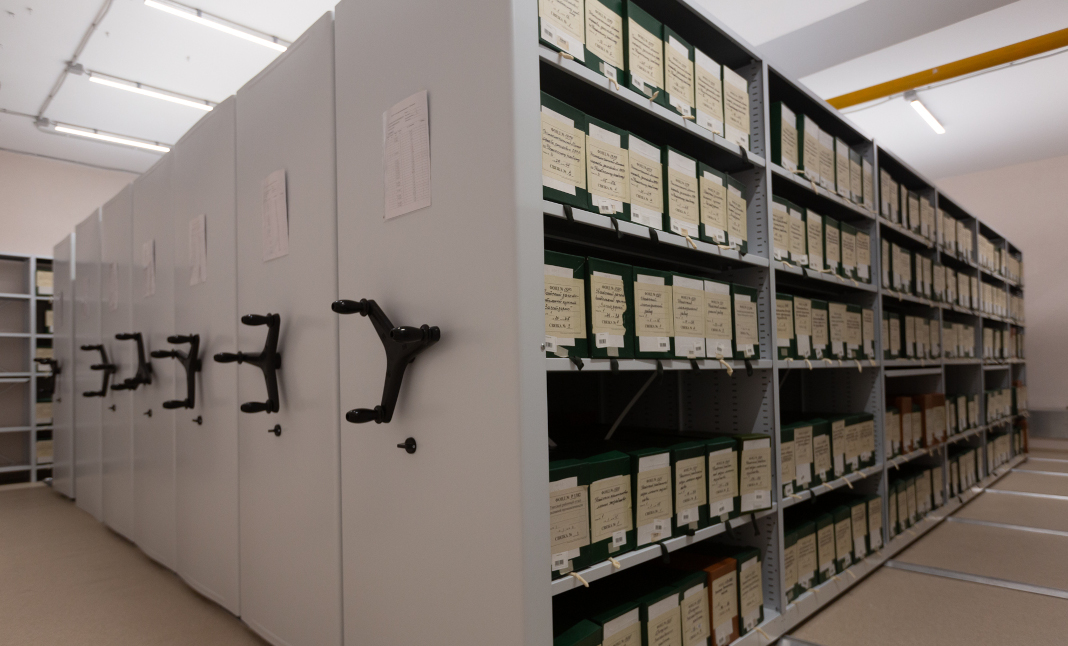

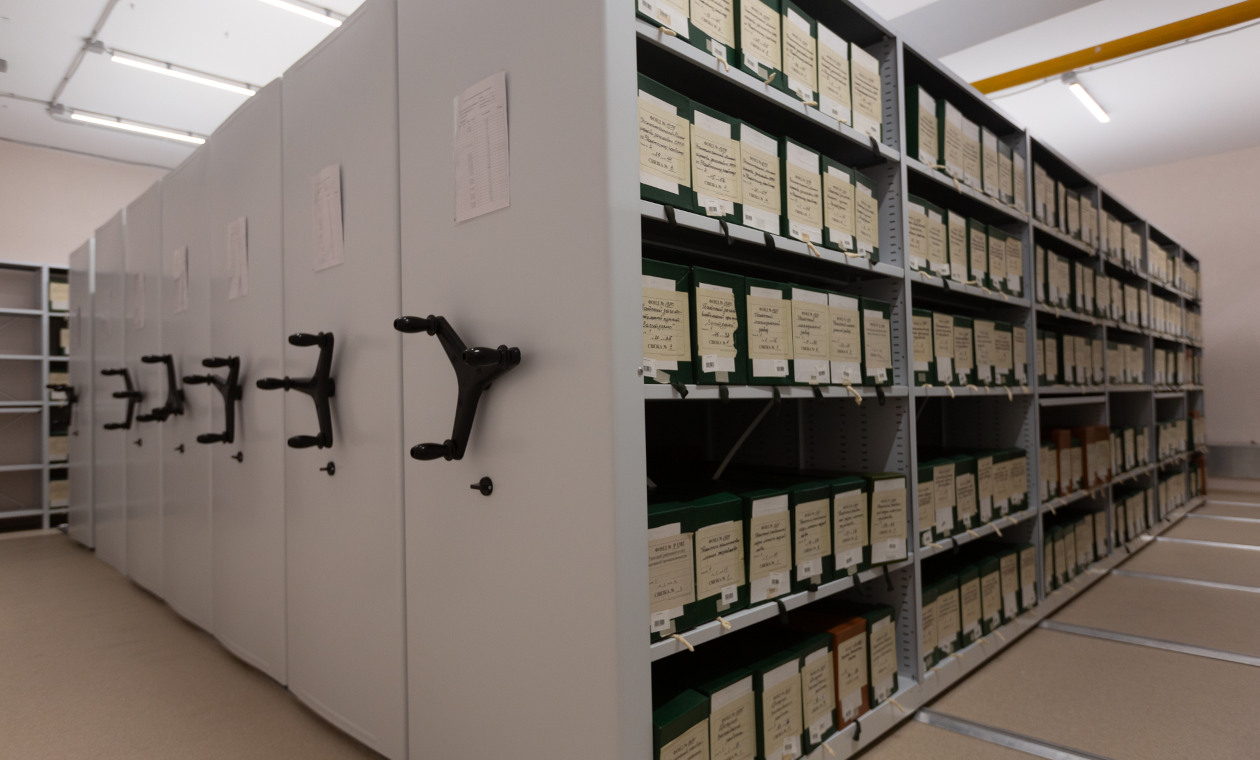

   • Архив, музей, библиотека:
     серия Л - длина стеллажа до 8м, высота до 3м, разборное основание и нагрузка на полку до 80 кг.
     серия Т - длина стеллажа до 10м, высота до 3,5м, усиленное основание и нагрузка на полку до 80 кг.

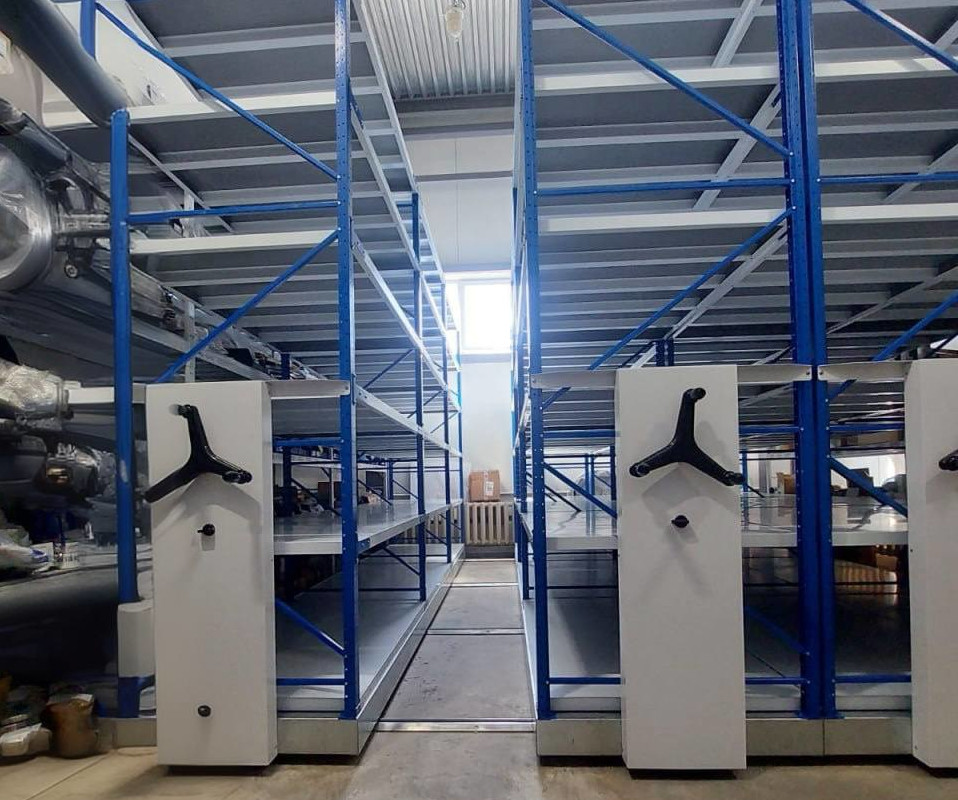

   • Цех, склад :

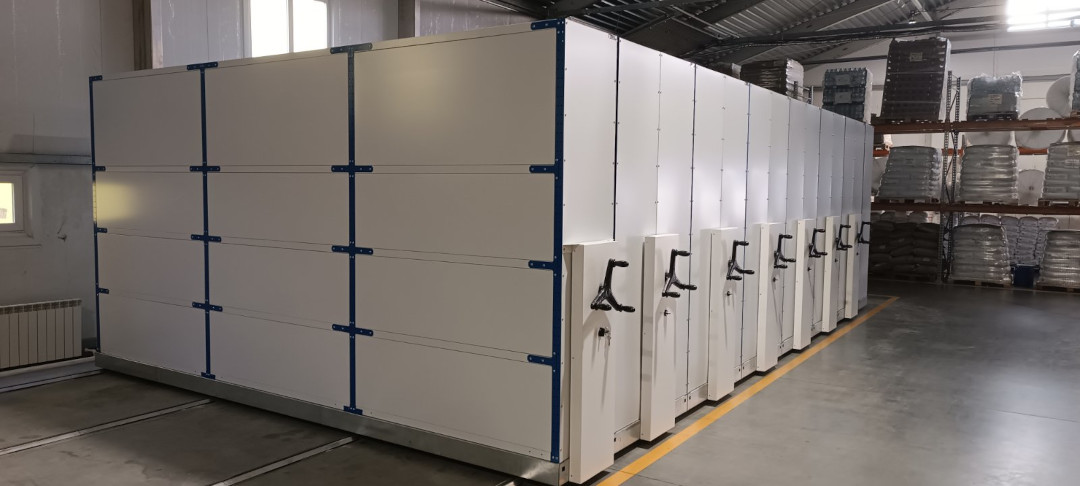

     серия СГС – среднегрузовые стеллажи, длина до 8м, высота до 3,2м и нагрузка на полку до 350 кг.

Выбор той или иной конструкции стеллажа будет основываться на особенностях вашего помещения и параметрах (размер, вес, количество) хранимого.

Варианты конструкции мобильной базы

• Разборная база – легко монтируется из отдельных деталей, составляющих основание для монтажа каркаса, колес с системой карданов и привода, состоящего из штурвала и цепной передачи. В зависимости от нагрузки применяется система привода с редуктором и без него. База такой конструкции применяется в основном в стеллажах для архива или склада легких товаров.

  При изготовлении некоторых деталей разборных баз используются легкие сплавы цветных металлов. За счет более частого расположения рельс и небольшого веса разборная база наиболее применима для оборудования архивов, особенно в неприспособленных помещениях.

• Сварная база – основание для установки каркаса стеллажа сварное. При большой длине базы она состоит из несколько сварных сегментов. В отличие от разборной базы, систем колес и карданов едет «в сборе» вместе с основанием. Все основные комплектующие детали, как правило, из стали. Сварная база выдерживает большие нагрузки, нежели сборная. Применяется при комплектации стеллажей для архива и является основой конструкций для склада средней и большой грузоподъемности.

Установка рельсовой системы - как монтировать рельсы

• Напольная.

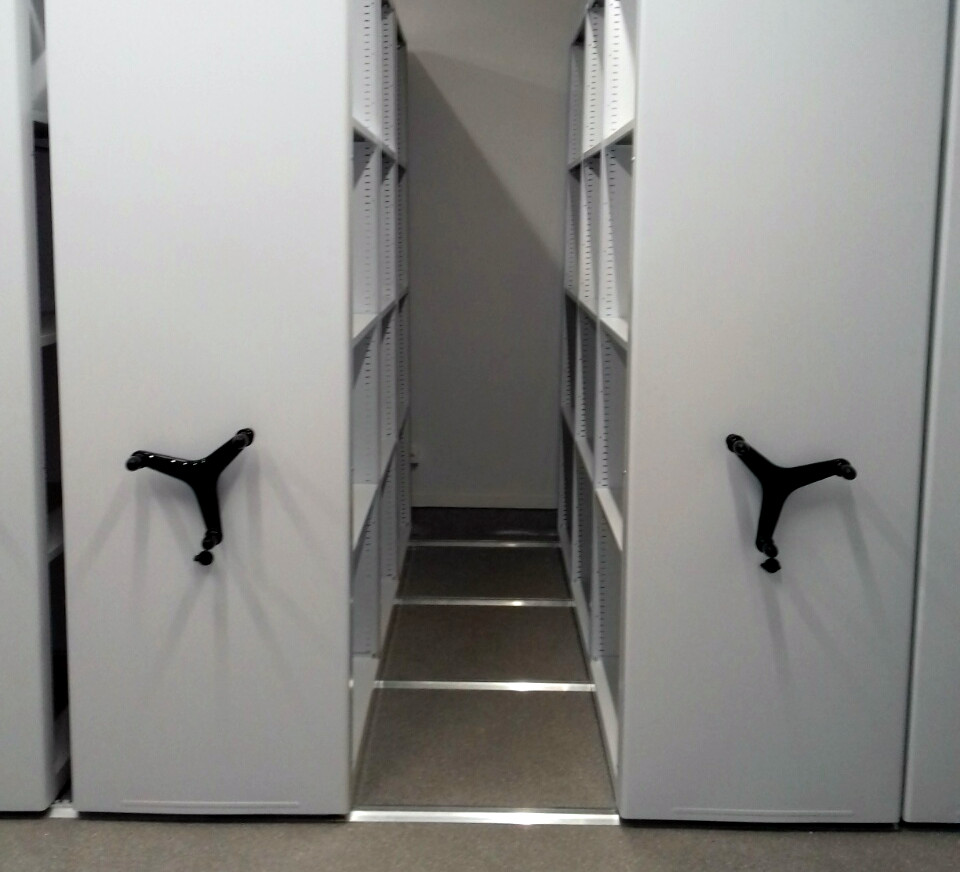

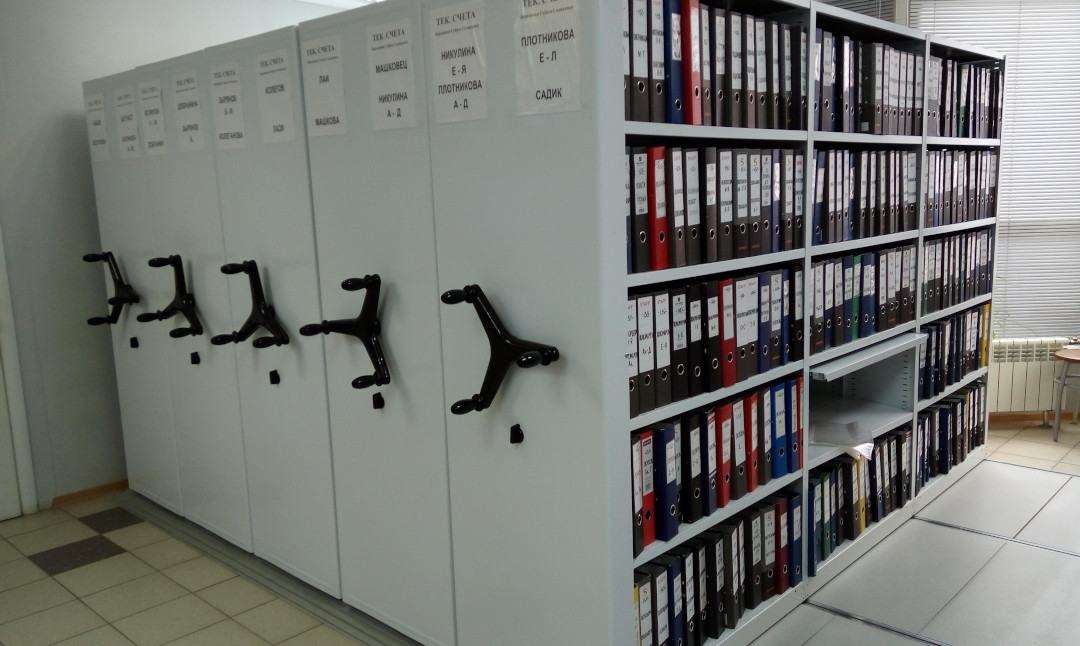

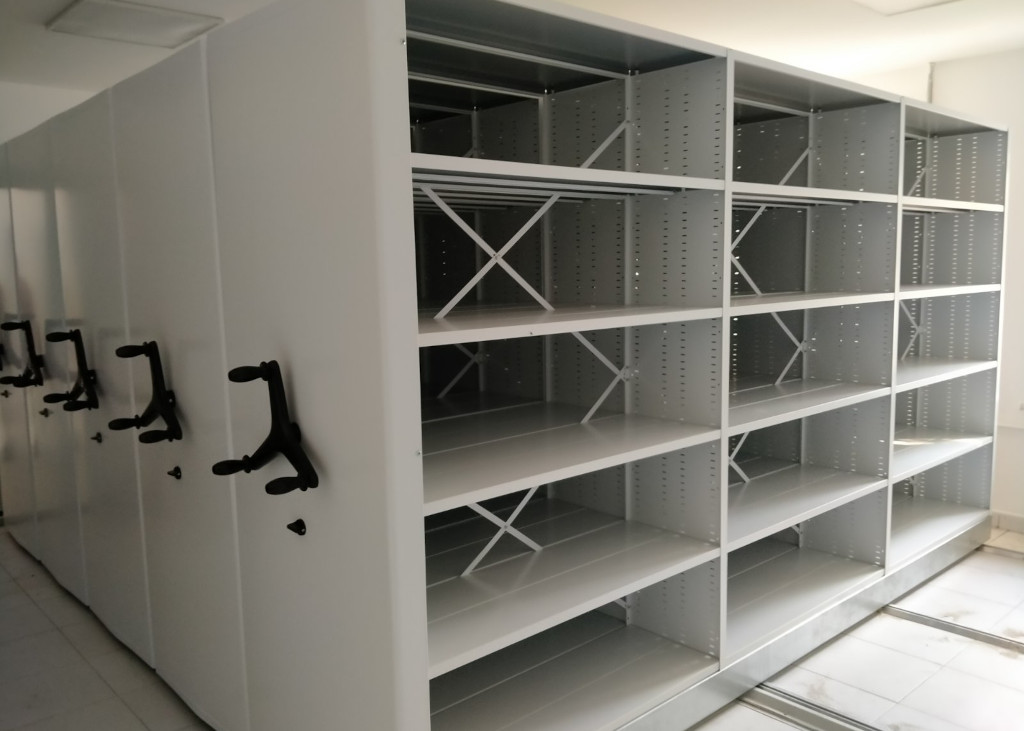

  Рельсы укладываются на пол. В случае неподготовленного пола применяют стеллажи с фальшполом. На подготовленных и выровненных полах применяется рельсовая система без фальшпола. Монтаж напольной системы рельс прост. Напольная система рельс в комбинации с разборной базой удобна, если в будущем предполагается модификация или перенос стеллажей.

• Встраиваемая в пол.
  Рельс стеллажа укладывается и крепится в специальный паз в полу. Такая установка рельса применяется при большой нагрузке, в основном на складах. Пол перед установкой встраиваемых рельс требует особой подготовки. Монтаж системы осуществляется только специальными бригадами изготовителя или дилера. Интегрированная система. На место монтажа стеллажей поставляются напольные панели, где рельс и фальшпол составляют единое целое. Установка интегрированных рельс занимает минимальное время. Напольное покрытие должно быть идеально ровным.

• Существую так же специальные конструкции базы и рельс.
  Например, при использовании в качестве каркаса обычных шкафов. Стеллажи – шкафы устанавливаются каждый на отдельную четырехколесную базу. Рельс имеет форму и конструкцию встраиваемого в пол. Но, учитывая небольшие нагрузки и локальный характер расположения такого архива, рельс устанавливается на пол. Пространство между рельсами для удобства заполняется фальшполом из ЛДСП.

Как двигаются мобильные стеллажи - виды приводов

• Ручной немеханический привод.
  Применяется на легких стеллажах, состоящих из одной-двух секций. Передвижение осуществляется при помощи ручки, статично укрепленной на боковине.

• Ручной механический привод.
  В этом случае стеллаж двигается за счет вращения штурвала. Привод цепной с 3х-ступенчатым редуктором позволяет легко передвигать полностью загруженные стеллажи увеличенной длины и высоты. Наиболее часто применяемая конструкция привода в архивах, музеях и библиотеках. Простота монтажа в сочетании с минимальным сервисным обслуживанием.

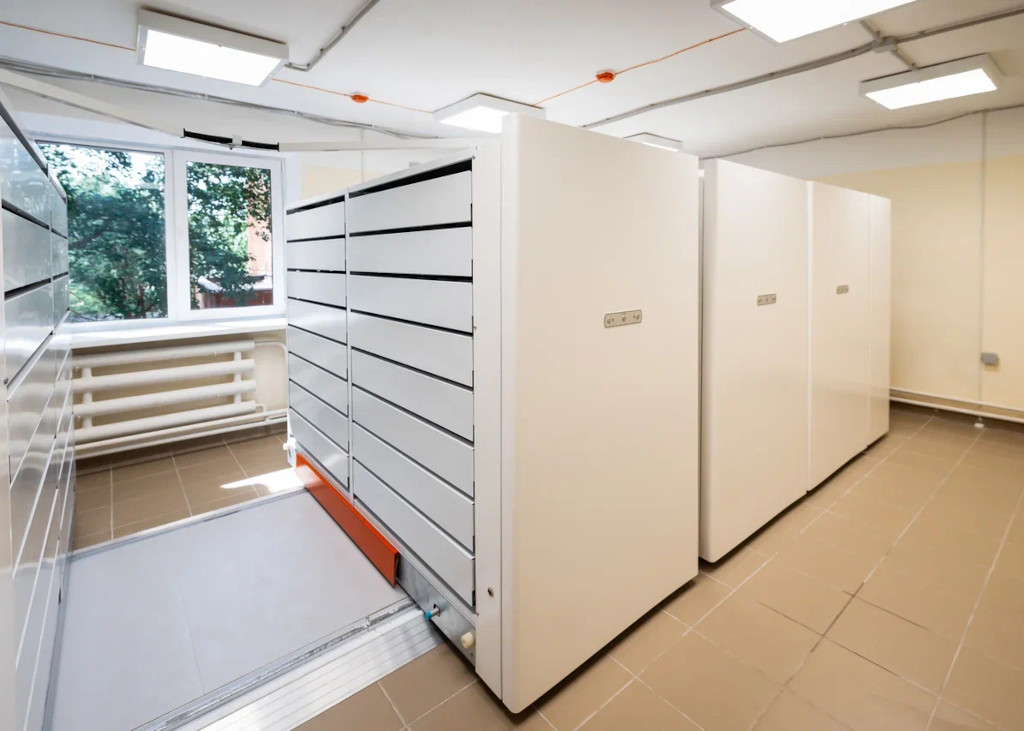

• Электропривод.
  Этот вариант предусматривает автоматизацию процесса: передвижение стеллажей осуществляется с помощью электродвигателя. Дополнительно у таких стеллажей могут быть система контроля работы двигателя, сенсорная панель, дистанционное управление, датчики присутствия человека (в том числе детекторы движения), возможность интеграции с персональным компьютером. Как правило, стеллажи с электрическим приводом оборудуют в хранилищах большого размера. Электропривод дает возможность совершенно не прилагая физических усилий перемещать стеллажи любой массы и габаритов. Открытие нужно рабочего прохода происходит сразу, без последовательного перемещения стеллажей по одному, как в случае ручного механического привода.

Для чего нужны мобильные стеллажи

Область применения передвижных (мобильных) стеллажей велика и постоянно расширяется за счет модернизации конструкции и дополнительного оборудования.

Что можно оборудовать:

• архивы

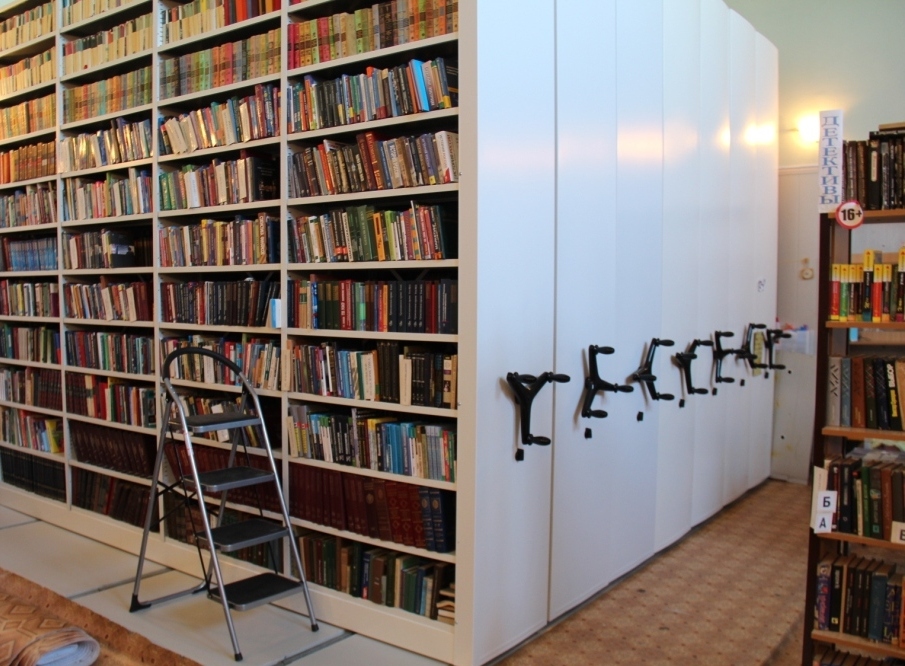

• библиотеки
• офисы
• музеи
• медицинские учреждения
• проектные организации
• склады и логистические центры
• производственные цеха
• инструментальные кладовые

Что можно хранить:

• архивную, бухгалтерскую, деловую документацию
• книги
• различные детали, инструмент - на производстве
• спецодежда, канцелярия, хоз. товары - на складах в подсобных помещениях

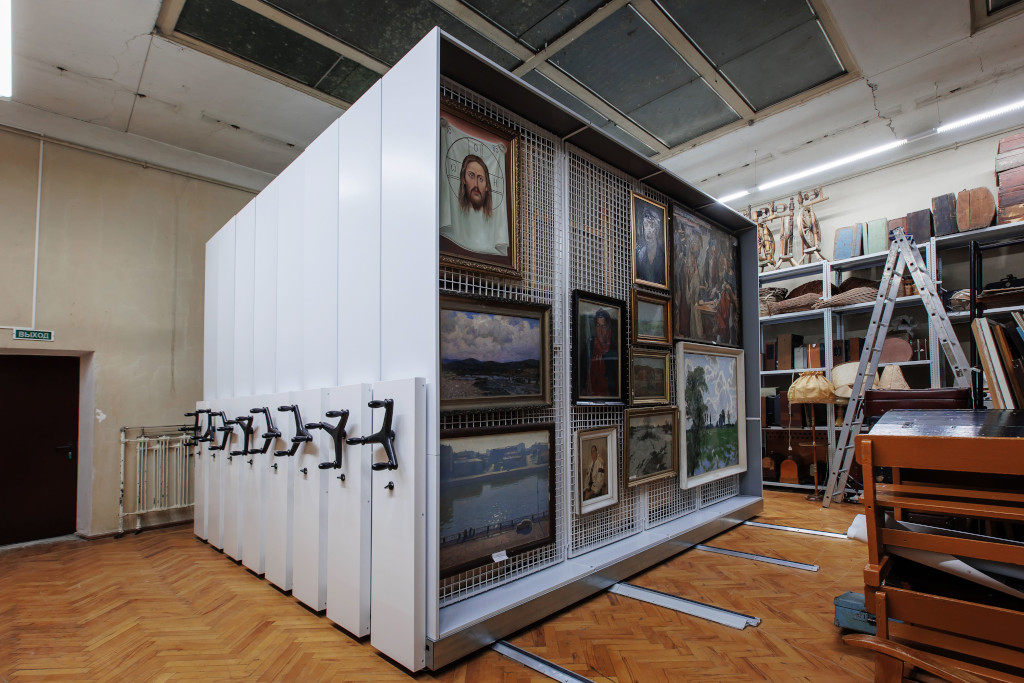

• музейные экспонаты (картины, одежда, минералы и др.)

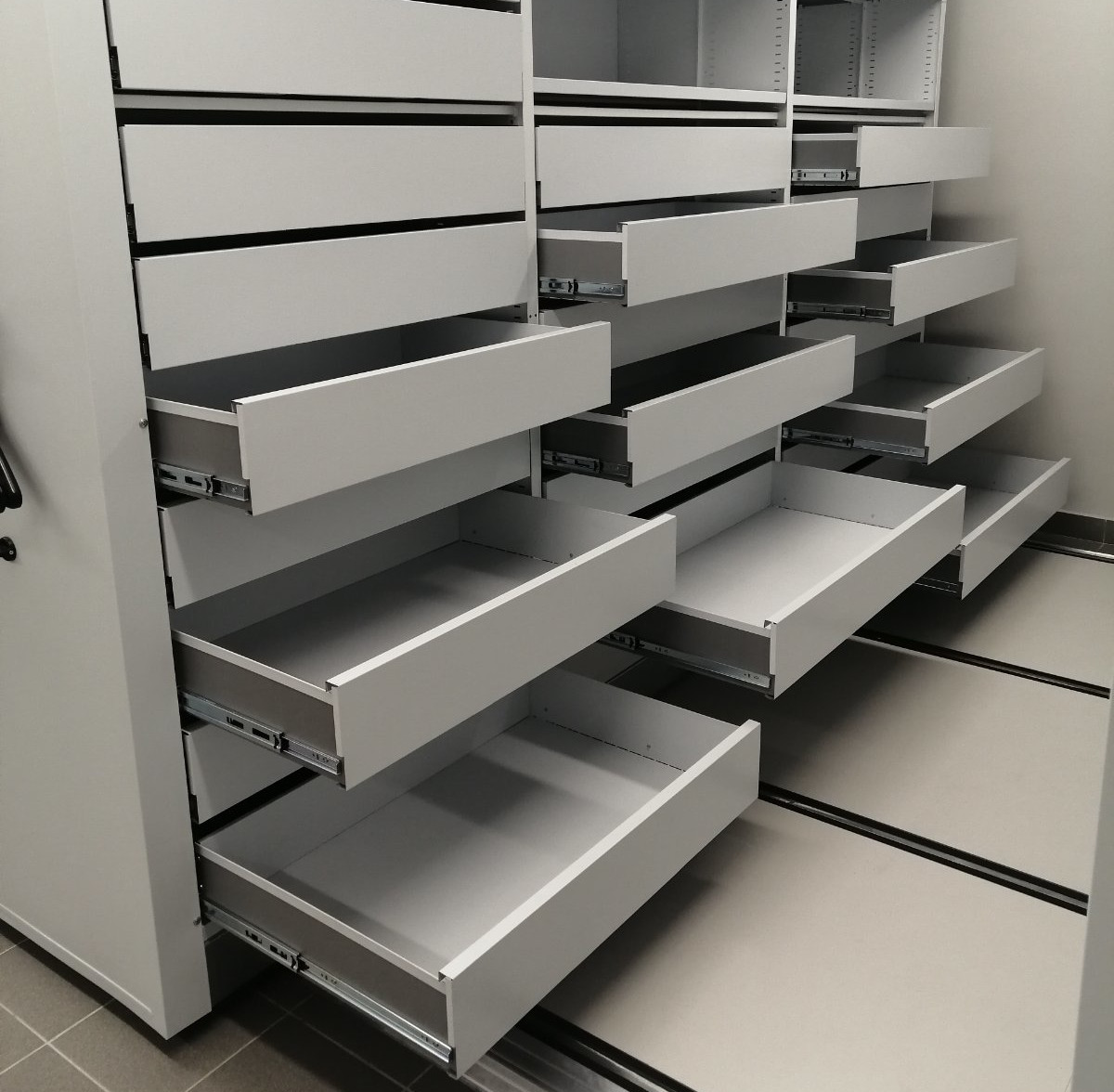

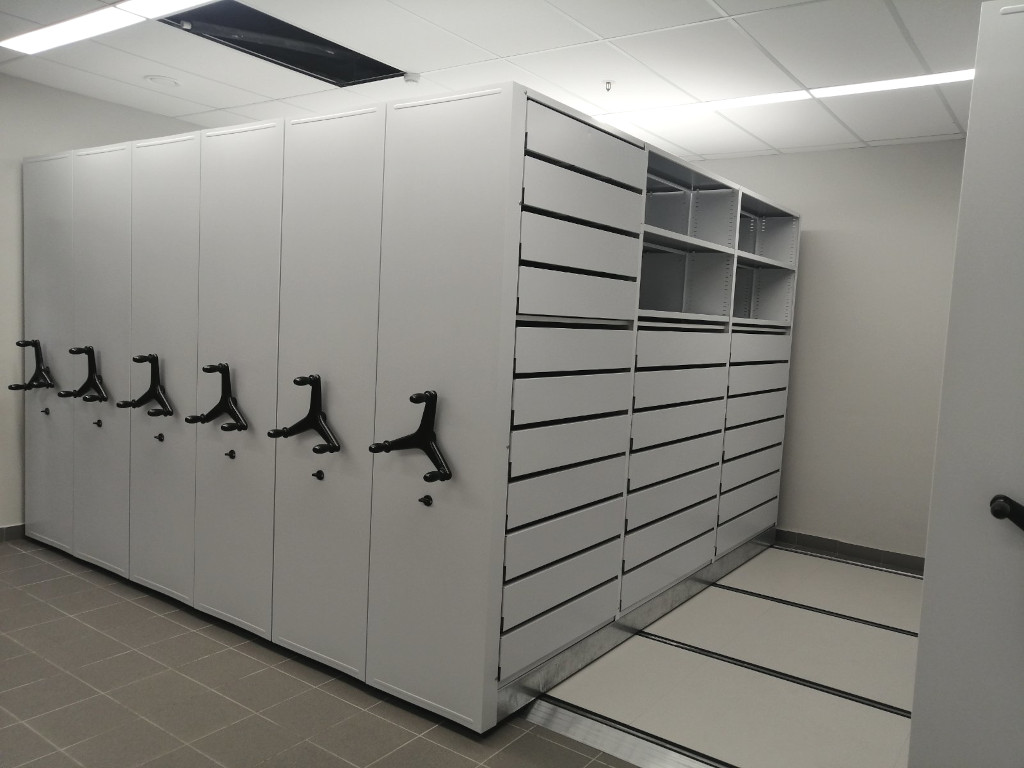

На одной мобильной базе возможна установка секций с различным назначением - для хранения документации, одежды, секций с выдвижными ящиками и т. п.

Мобильные стеллажи так же подохдят для обеспечения сохранности документов, исторических ценностей и дорогостоящих комплектующих. На стеллажах могут быть смонтированы замки, двери, задние стенки в целях защиты хранимых вещей от посторонних. Стеллажи с электрическим приводом можно «запаролить».

Нормы и противопожарные требования по размещению мобильных стеллажей в помещениях

• Расстояние между рядами стеллажей (главный проход) -120 см.
• Расстояние между соседними стеллажами (проход) - 75 см.
• Расстояние между наружной стеной здания и стеллажами, параллельными стене, - 75 см.
• Расстояние между стеной и торцами передвижных стеллажей (обход) - 45 см.
• Расстояние между полом и нижней полкой стеллажа - не менее 15 см, в цокольных этажах - не менее 30 см.
• Расстояние от отопительных радиаторов до торца стеллажа не менее 100 см.

При разработке проекта установки передвижных стеллажей в помещении архива так же необходимо учитывать положение выходов (основного и запасного).

Напольное покрытие в соответствии со СП 29.13330 (актуализированная редакция СНиП 2.03.13-88 «Полы»), выбирается исходя из нагрузки и её интенсивности.

Подробное описание всех требований и норм размещения читайте в нашей статье.

Частые вопросы про мобильные стеллажи, их конструкцию, выбор и применение:

• Как работают мобильные стеллажи?



  Стеллажи монтируются на специальные основания с колесами (каретки), которые двигаются по рельсам, уложенным на пол. Ряды стоят плотно друг к другу. Когда вам нужен доступ к определенной секции, вы вращаете штурвал (механика) или нажимаете кнопку (электрика), и нужный ряд отъезжает, открывая проход ровно там, где это необходимо.
• Нужно ли специально готовить пол? Требуются ли особые перекрытия?



  Специальной подготовки пола не требуется. Рельсы укладываются поверх существующего покрытия (бетон, линолеум, плитка) и при необходимости крепятся дюбелями. Исключение — деревянные перекрытия, под них система не рекомендуется.
• Что делать, если в помещении неровный пол?



  При монтаже используются выравнивающие пластины и подкладки. Система рельс позволяет компенсировать неровности без капитальных работ.
• Как устанавливаются рельсы?



  Рельсы стеллажей выкладываются на поверхность пола и в случае надобности, крепятся к полу с помощью дюбелей. При неровных полах используются выравнивающие пластины и подкладки. При ровных полах и использовании системы стеллажей с фальшполом иногда допускается не крепить рельсовую систему совсем или закрепить ее всего в нескольких точках. Верхнее расположение рельс, без заглубления и использования бетонного раствора и прочих фиксирующих составов, позволяет, в случае надобности, легко демонтировать передвижные стеллажи и перенести их в другое помещение.
• Как правильно выбрать металлические стеллажи?



  • Оцените площади, которыми Вы располагаете.
  • Оцените то, что Вы будете хранить.
  • Оцените объем хранимого как можно точнее.
  • Определитесь с типом и моделями оборудования.
  • Подберите аксессуары и дополнительное оборудование.
  Подробнее читайте в нашей статье
• Из чего складывается итоговая стоимость?



  Цена зависит от:

  • Габаритов системы (длина, высота, количество секций).
  • Типа привода (электрика дороже механики).
  • Нагрузки на полку (усиленные серии).
  • Дополнительных опций (замки, выдвижные ящики, двери, цветовые решения).
• Сложно ли обслуживать мобильные стеллажи?



  При правильной эксплуатации специального обслуживания не требуется. Конструкция рассчитана на десятилетия работы. Гарантийные обязательства производителя покрывают возможные поломки по вине завода.
