Что такое стеллажи с выкатными платформами - устройство, выбор и применение

Стеллажи с выкатными платформами — это специализированные металлические системы хранения, в которых полки-платформы выдвигаются из стеллажа по направляющим, обеспечивая удобный доступ к тяжелым и крупногабаритным грузам. Такое оборудование применяют прежде всего для хранения пресс-форм, штампов, литейной оснастки, тяжелых деталей, сборочных узлов, заготовок и другого промышленного оборудования.

Главное отличие такой системы от обычного стеллажа заключается не только в повышенной грузоподъемности. Выкатная платформа позволяет вынести груз из глубины стеллажа в рабочую зону. Благодаря этому оператор получает доступ к изделию без необходимости сначала перемещать соседние грузы.

В зависимости от конструкции платформа может выдвигаться частично или полностью. Для тяжелых грузов также применяются механические и электрические приводы, а при отсутствии потолочного крана стеллаж может комплектоваться встроенной талью. Именно сочетание высокой нагрузки, выдвижной платформы и организованного доступа к грузу делает такие системы особенно востребованными в машиностроении, металлообработке, инструментальных кладовых и производственных цехах.

Конструкция стеллажа с выкатными платформами

Конструктивно такой стеллаж представляет собой металлический несущий каркас, внутри которого размещаются выкатные платформы. Каждая платформа служит самостоятельным уровнем хранения. Используются направляющие полного или частичного выдвижения, обеспечивающих полезную нагрузку до 2000 кг на каждую платформу.

В состав системы обычно входят:

• Несущий металлический каркас;
• Выкатные платформы;
• Направляющие и роликовые либо другие опорные механизмы;
• Фиксаторы платформ;
• Механизм защиты от самопроизвольного или одновременного выдвижения;

Дополнительное оборудование при необходимости:

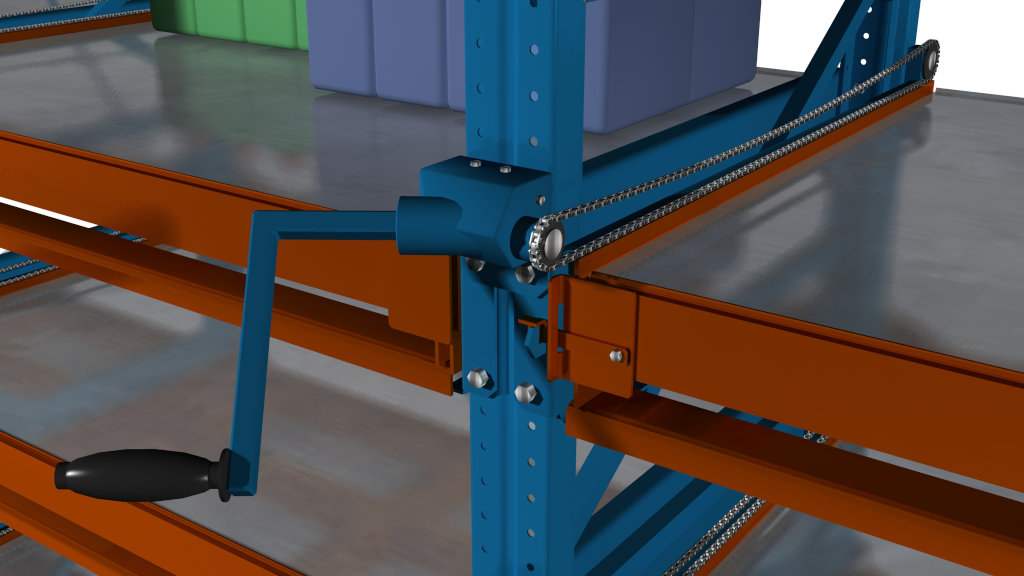

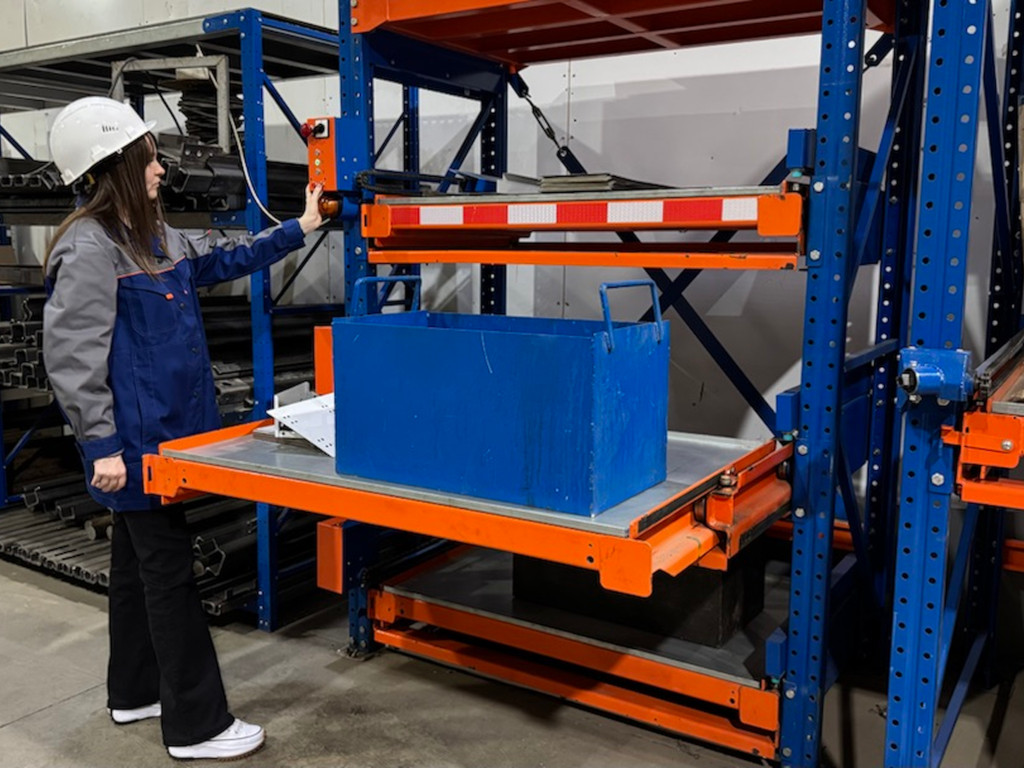

• Привод - ручной, механический или электрический.
• Таль - механическая или электрическая или другой грузоподъемный механизм.
• Двери - распашные, жалюзи или купе.
• Боковая стенка.
• Коврики из ТМКЩ или МБС (тепломорозокислотощелочестойкая или маслобензостойкая резина).
• Боковое ограждение.
• Металлические ящики.
• Металлическая задняя стенка.
• Металлические лотки.

Подробности конструкции

• Несущий металлический каркас - состоит из боковых рам, к которым крепятся часть деталей направляющих. Стойки рам через подпятники анкерами крепятся к полу цеха или склада. При недостаточной прочности пола в конструкции предусмотрены несколько вариантов усиленных подпятников, с увеличенной опорной поверхностью. Частью каркаса является верхняя неподвижная стационарная полка. Верхняя полка наряду с нижней сварной рамкой, обеспечивает прочность каркаса. В некоторых конструкциях при больших нагрузках на полку в каркасе присутствуют специальные балки-штанги, устанавливаемые под каждой полкой.

• Выкатная платформа - особо прочная конструкция из гнутых профилей. Рабочая поверхность платформы покрыта оцинкованным листом. Ряд конструкций платформ имеет по периметру страховочные невысокие бортики (отгибы). Выдвижение платформ при невысоких нагрузках (до 1000 – 1200 кг) как правило ручное. При больших нагрузках в конструкцию каждой выдвижной полки входит редукторный механизм с рукояткой или электрический привод.

• Усиленные направляющие и опорные механизмы - рассчитаны на нагрузки от нескольких сотен килограммов до нескольких тонн на один уровень. Основу таких систем составляют тяжелые телескопические направляющие из закаленной стали с шариковыми сепараторами, а также подшипниковые каретки, передвигающиеся по направляющим стальным швеллерам или двутаврам. В некоторых конфигурациях используются опорные выкатные ролики нижнего базирования с полиуретановым или стальным покрытием, интегрированные прямо в балки стеллажа. Эти узлы обеспечивают частичное (60–70%) или полное (100%) выдвижение платформ, сохраняя плавность хода и устойчивость конструкции даже при работе с пресс-формами, штампами и паллетированными грузами.

• Фиксаторы платформ - платформы имеют механизм фиксации в задвинутом и выдвинутом положении. Платформы с редукторным или электрическим приводом могут быть зафиксированы в любом промежуточном положении. Каждый стеллаж снабжен механизмом защиты от одновременного выдвижения платформ: при выдвижении одной платформы остальные платформы блокируются.

• Механизм защиты от самопроизвольного или одновременного выдвижения - безопасность эксплуатирования грузовых стеллажей обеспечивается комплексной системой защиты. Главным элементом выступает механический блокиратор типа «интерлок» (тросовая или штанговая система), который при выкатывании одного уровня физически блокирует все остальные, не позволяя сместить центр тяжести и предотвращая опрокидывание всей стеллажной секции. Дополнительно каждую выкатную платформу оснащают автоматическими пружинными или гравитационными защелками-фиксаторами. Они надежно удерживают полку в задвинутом состоянии, исключая ее случайное выкатывание от вибраций или уклона, а для разблокировки требуют от оператора преднамеренного нажатия на рычаг или педаль.

• Груз с полок снимается грузоподъемными механизмами, которые обычно присутствуют в каждом цехе или складе: потолочной кран-балкой, консольным краном. При отсутствии таковых, а также в случае установки стеллажей в «глухой зоне» доступа подъемных механизмов, стеллажи комплектуются механической или электрической талью. Таль с кареткой передвигается по двутавровому профилю. Одна таль может обслуживать несколько стеллажей, собранных в линию.

Для дополнительной безопасности и обеспечения сохранности тяжелых штампов и прессформ в процессе загрузки рабочая поверхность полки может быть покрыта технической пластиной, маслобензостойкой резиной или иным материалом.

По заказу полки изготавливаются с ограждением для дополнительной фиксации хранимого инструмента или имеют в конструкции специальные ложементы.

Стеллажи для обеспечения сохранности ценного инструмента, минимизации проникновения пыли могут быть снабжены дверями и зашиты металлическими панелями со всех сторон. Двери по конструкции распашные, жалюзи или купе.

Такое устройство стеллажа превращает обычную операцию «достать груз из глубины стеллажа» в более управляемый процесс: сначала платформа выдвигается, затем груз становится доступен для работы с подъемным оборудованием или непосредственно для оператора.

Почему тяжелый груз нельзя просто хранить на обычном стеллаже

Проблема промышленного хранения редко заключается только в том, чтобы выдержать вес изделия. Представим пресс-форму массой несколько сотен килограммов, размещенную на полках обычного стеллажа. Чтобы извлечь ее, необходимо получить доступ к грузу, организовать работу крана или тельфера и при этом не задеть соседнюю оснастку. Если грузов много, каждая такая операция увеличивает время обслуживания склада.

У выкатной платформы другая логика. Груз хранится на собственном уровне, а сам уровень можно выдвинуть наружу. В результате:

• груз становится доступнее;
• соседние позиции не приходится переставлять;
• появляется свободная рабочая зона;
• подъемный механизм получает более удобный доступ;
• уменьшается количество ручных операций с тяжелыми изделиями.

Именно поэтому стеллаж с выкатными платформами — это не просто «усиленный стеллаж». Это система организации доступа к тяжелому грузу.

Как работает выкатная платформа

Принцип работы достаточно прост.

В закрытом состоянии платформа находится внутри стеллажа и занимает один уровень хранения. При необходимости оператор разблокирует механизм и выдвигает платформу.

В зависимости от модели возможны два основных варианта:

1. Частичное выдвижение
   Платформа выходит из корпуса не полностью. Такой вариант подходит, когда для загрузки и выгрузки достаточно ограниченного доступа к грузу или когда работа выполняется с помощью крана или тельфера.
   В материалах проекта частичное выдвижение рассматривается в диапазоне примерно 70–80% глубины платформы.

2. Полное выдвижение
   Платформа выходит практически полностью за пределы каркаса.
   Это особенно удобно для пресс-форм, штампов и другой оснастки, которую необходимо обслуживать сверху или с нескольких сторон. При полном выдвижении рабочая поверхность становится максимально доступной.

ООО «Фирма «Сатурн» отдельно предлагает стеллажи серии SLIDE с полным и частичным выдвижением платформ. Доступны варианты с нагрузкой до 1400 кг на платформу, а также более тяжелая серия Slide-2000 с нагрузкой до 2000 кг на уровень.

Какие бывают стеллажи с выкатными платформами

Выбирать такую систему только по максимальной грузоподъемности неправильно. На практике важны как минимум четыре характеристики: способ выдвижения, степень выдвижения, привод и наличие грузоподъемного оборудования.

1. По степени выдвижения

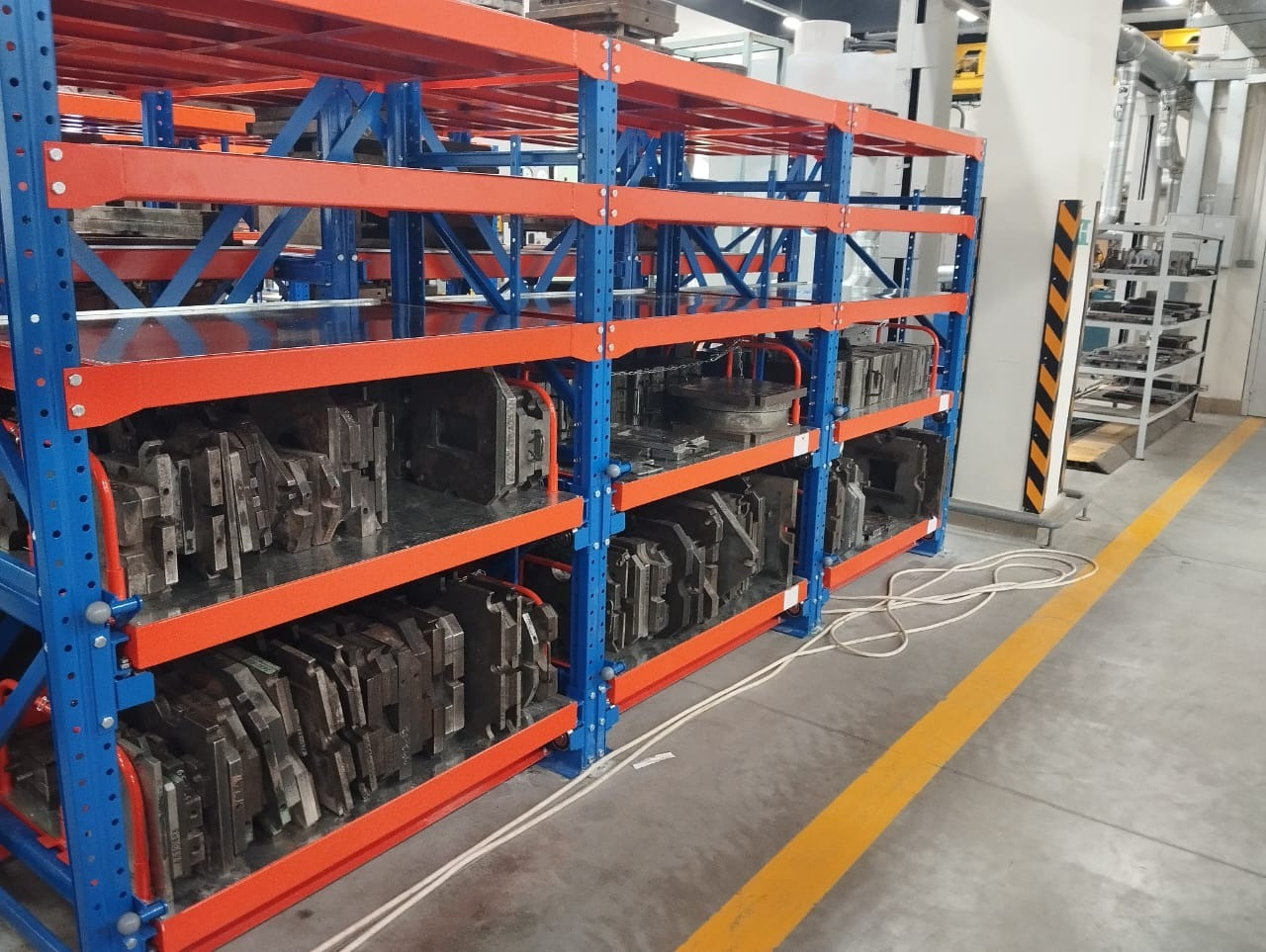

   • Стеллажи с частичным выдвижением подходят для ситуаций, когда нет необходимости полностью выводить груз за пределы рамы.

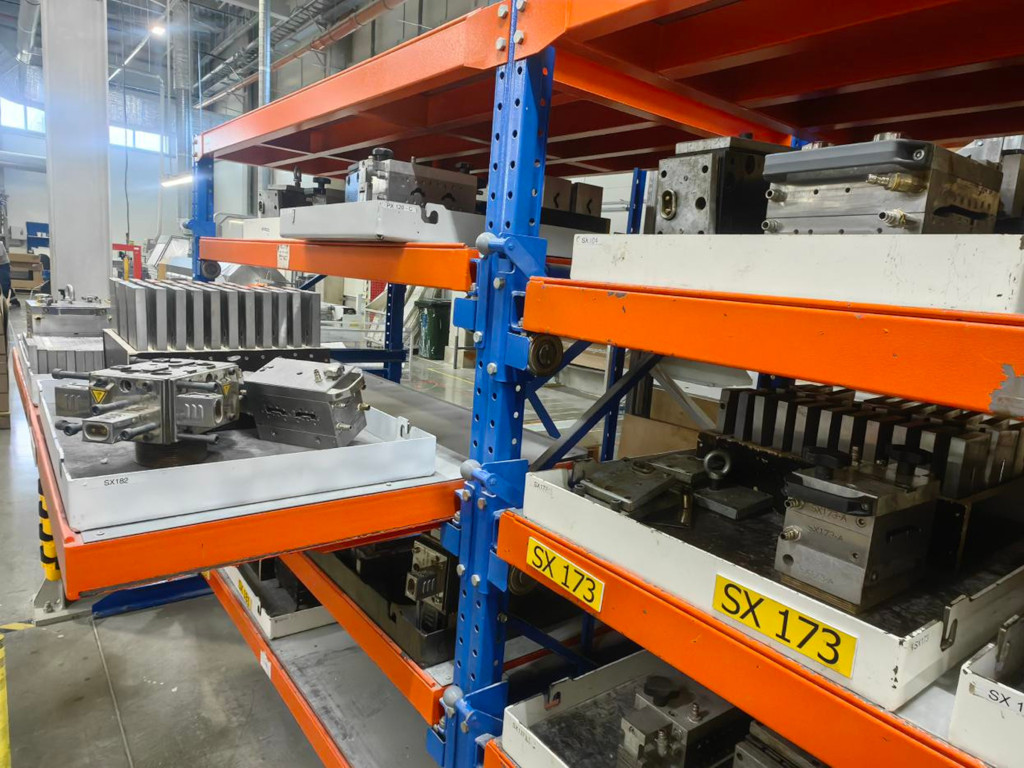

   • Стеллажи с полным выдвижением обеспечивают максимально открытый доступ к платформе. Они особенно интересны для хранения тяжелой оснастки, пресс-форм и штампов.

2. По способу перемещения
   В зависимости от конструкции используются роликовые, рельсовые или телескопические механизмы. Роликовые решения рассматриваются как вариант для более легких грузов, а рельсовые — как более прочные решения для тяжелых и нестандартных изделий.
   При выборе конкретного оборудования нельзя переносить характеристики одного механизма на все стеллажи: допустимая нагрузка и усилие выдвижения определяются конструкцией конкретной модели.

3. По приводу
   Платформа может выдвигаться:
   • вручную;
   • с помощью механического привода;

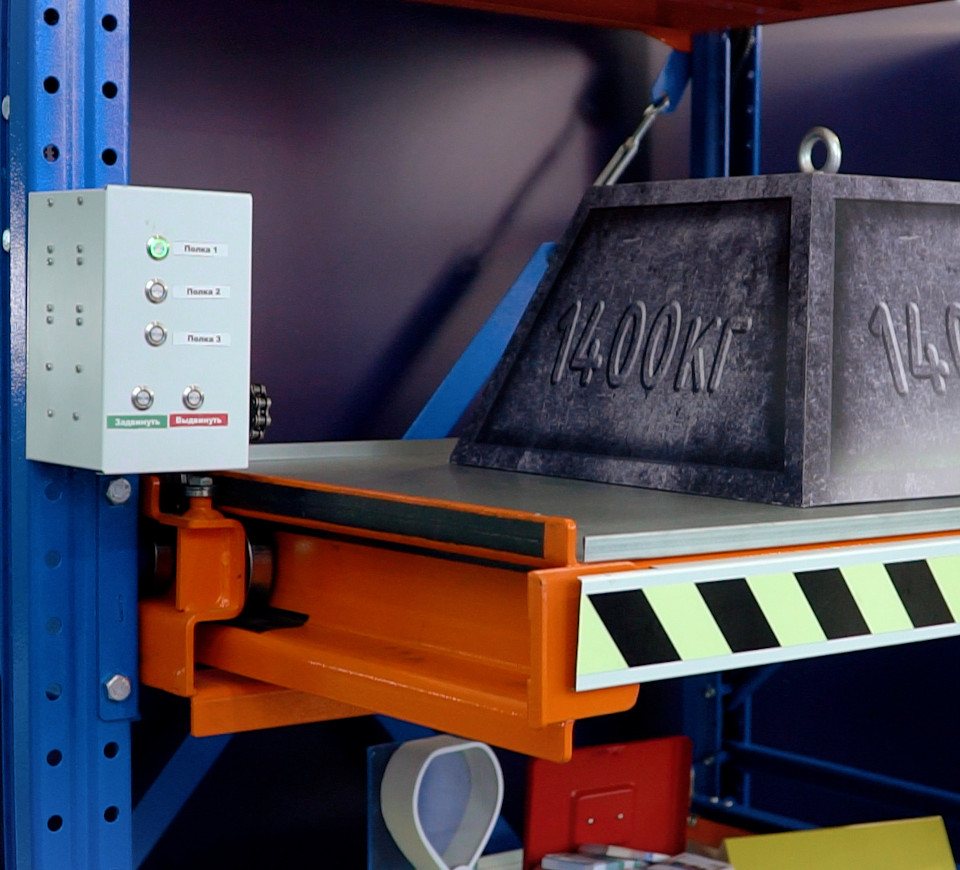

   • с помощью электрического привода.

4. С встроенной талью

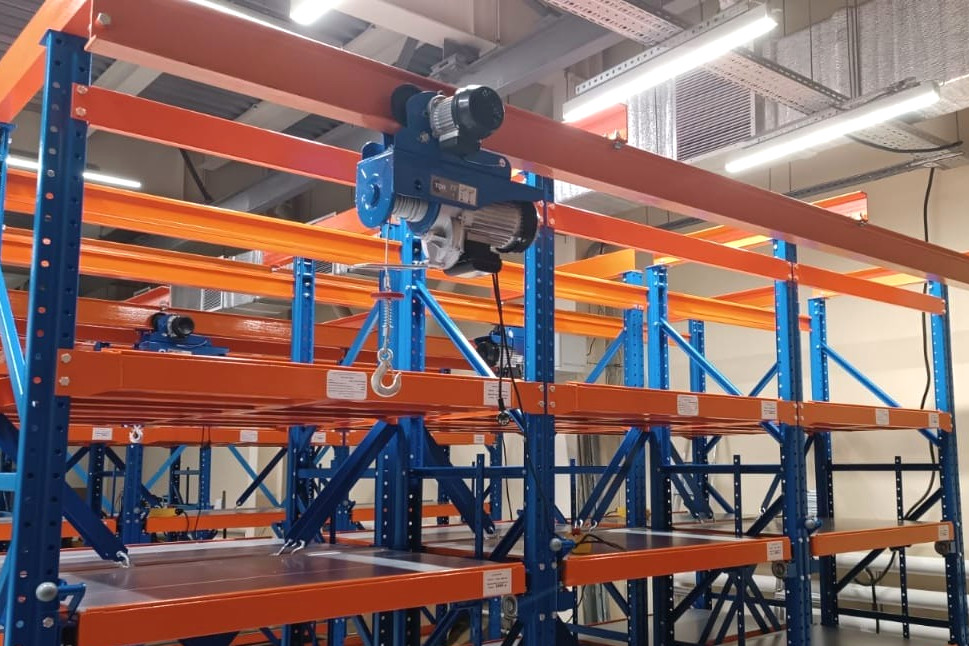

   Если в зоне установки нет кран-балки или существуют участки, куда не может нормально попасть потолочный грузоподъемный механизм, стеллаж можно дополнить собственной талью.

Какие грузы хранят на выкатных платформах

Основное назначение таких систем — тяжелые, крупногабаритные и дорогостоящие изделия, для которых важны одновременно грузоподъемность и удобство доступа.

Наиболее распространенные категории:

• пресс-формы;
• штампы;
• формы для литья;
• литейная оснастка;
• изложницы;
• тяжелые детали;
• сборочные узлы;
• крупные заготовки;
• двигатели;
• редукторы;
• насосы;
• компрессоры;
• тяжелый инструмент;
• запасные части к станкам;
• металлические изделия и заготовки.

Для инструментальной кладовой особенно важна возможность выделить отдельную платформу под конкретную оснастку. Это позволяет организовать адресное хранение и быстрее находить нужный инструмент.

Стеллажи для пресс-форм и штампов - почему выдвижение имеет значение

Пресс-форма или штамп — это не просто тяжелый металлический объект. Часто это дорогостоящая технологическая оснастка со сложной геометрией и рабочими поверхностями, которые желательно не повреждать при хранении и перемещении.

• В обычной глубокой ячейке доступ к такому изделию ограничен.
• Выкатная платформа меняет саму организацию работы. Вместо того чтобы пытаться достать груз из глубины, оператор сначала выдвигает платформу.
• При полном выдвижении можно получить доступ к большей части рабочей поверхности. Это особенно удобно при использовании крана или тельфера.

Грузоподъемность - почему цифра «до 2000 кг» ничего не говорит без контекста

Одна из самых частых ошибок при выборе стеллажа — сравнивать только максимальную нагрузку на полку.

На самом деле необходимо смотреть как минимум на три значения:

1. Нагрузка на одну платформу - это максимальная масса груза, которую допускает конкретный уровень.

2. Суммарная нагрузка на секцию - даже если одна платформа рассчитана на 1400 или 2000 кг, это не означает, что все уровни можно одновременно загрузить до максимума.

3. Размер и характер груза - распределение нагрузки по поверхности платформы также имеет значение. Поэтому инженерный расчет должен учитывать не только массу, но и размеры, положение центра тяжести и характер эксплуатации.

Что предлагает ООО «Фирма «Сатурн»

Актуальная линейка моделей стеллажей с выкатными платформами позволяет хорошо увидеть, насколько различными могут быть такие системы.

• Slide-200 — стеллаж с полками полного выдвижения, рассчитанный на нагрузку до 200 кг на уровень и до 2000 кг на секцию (высота 2000–2700 мм). Подходит для хранения и обслуживания мелких штампов, пресс-форм, деталей и узлов, а также может оснащаться встроенной талью.

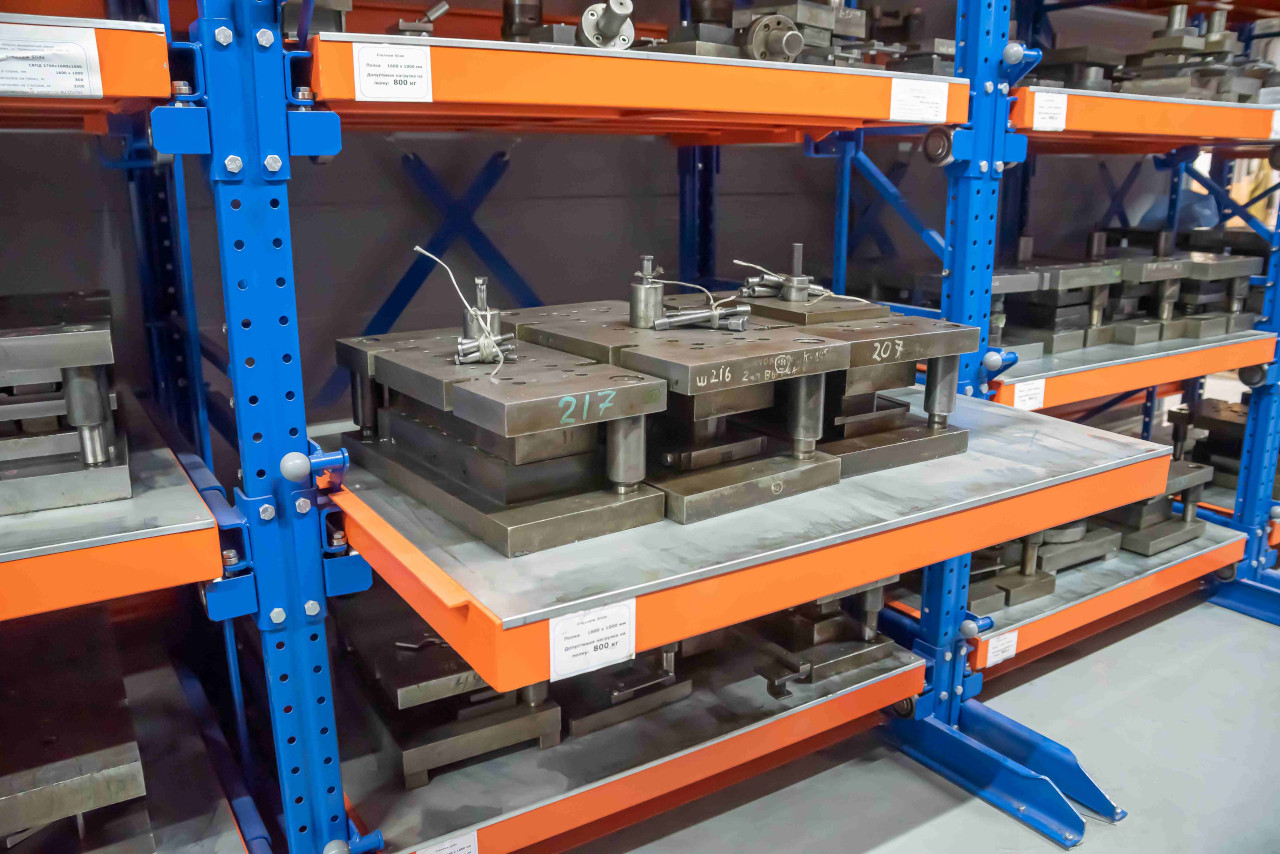

• Slide-1000 - модель с частичным выдвижением с нагрузкой до 1000 кг на уровень и до 6000 кг на секцию в соответствующей конфигурации. Предусмотрен механизм защиты от одновременного выдвижения уровней.

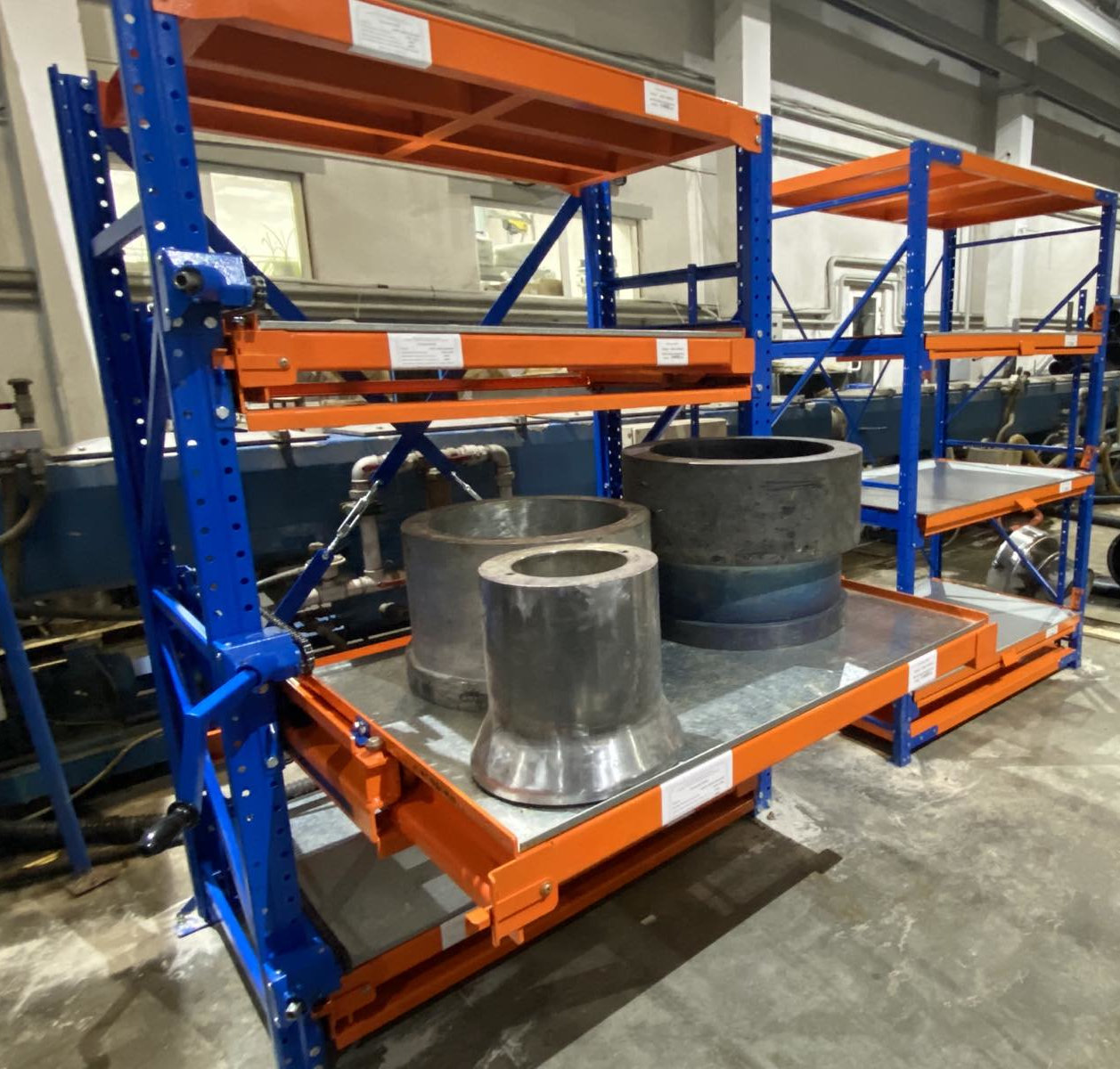

• Slide-1400 - модель с полным выдвижением и нагрузкой до 1400 кг на уровень и до 6000 кг на секцию. Высота секции достигает 2000–2700 мм. Для платформ предусмотрена фиксация в выдвинутом и задвинутом положениях, а также механизм, препятствующий одновременному выдвижению уровней.

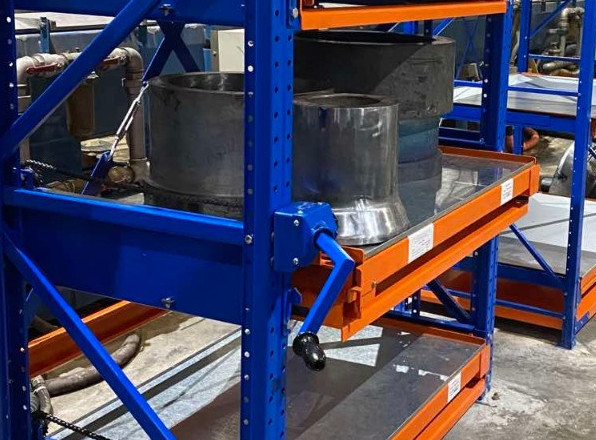

• Slide-2000 - для более тяжелых задач «Сатурн» предлагает серию Slide-2000 – нагрузка до 2000 кг на уровень и до 10 000 кг на секцию. Модель предназначена, в частности, для листового металла, компрессоров, насосов, электродвигателей, редукторов, заготовок и тяжелой оснастки.

Таким образом, в линейке одного производителя можно подобрать оборудование для разных задач — от хранения промышленной оснастки массой до 1000 кг на уровне до решений для грузов массой до 2000 кг.

Стеллажи с выкатными платформами - сравнение с обычными и консольными стеллажами

Главный вывод из сравнения простой: выкатная платформа нужна не потому, что обычный стеллаж обязательно не выдержит груз, а потому, что тяжелый груз необходимо удобно и безопасно обслуживать.

Как выбрать стеллаж с выкатными платформами за 6 шагов

Правильный выбор начинается не с каталога оборудования, а с анализа груза.

Шаг 1. Определите максимальный вес

Зафиксируйте не средний, а максимальный вес изделия, которое будет храниться на платформе.

Если сегодня основная оснастка весит 600 кг, а через год планируется хранение изделий массой 1200 кг, это необходимо учитывать уже на этапе проектирования.

Шаг 2. Измерьте груз

Для выбора стеллажа нужно знать о грузе:

• длину;
• ширину;
• высоту;
• массу;
• особенности основания;
• положение центра тяжести;
• необходимость защитного покрытия.

Размер груза определяет размеры платформы и межполочное расстояние.

Шаг 3. Определите необходимую степень выдвижения

Если груз достаточно обслуживать частично выдвинутым, нет необходимости автоматически выбирать полное выдвижение.

Если же требуется доступ сверху и с нескольких сторон, следует рассматривать платформы полного выдвижения.

Шаг 4. Проверьте подъемное оборудование

Есть ли в помещении:

• кран-балка;
• мостовой кран;
• тельфер.

Если нет — необходимо рассмотреть стеллаж со встроенной талью или другой подходящий способ перемещения груза.

Шаг 5. Проверьте пространство перед стеллажом

Это особенно важно для полного выдвижения.

Если платформа выдвигается на всю глубину, перед стеллажом должно оставаться достаточно свободного места для ее движения и последующей работы с грузом.

Шаг 6. Проверьте пол

Тяжелый стеллаж концентрирует значительную нагрузку в местах опирания. Поэтому до монтажа необходимо убедиться, что основание помещения рассчитано на предполагаемую нагрузку.

Этот вопрос нельзя решать только по паспорту самого стеллажа: требуется учитывать конкретные характеристики пола и условия установки.

Что важнее - полное выдвижение или большая грузоподъемность?

Ответ на этот вопрос зависит от технологического процесса.

• Если главное — хранить тяжелые изделия и извлекать их с помощью крана, частичного выдвижения может быть достаточно.
• Если оператору необходимо получить доступ к изделию практически со всех сторон, важнее полное выдвижение.
• Если груз очень тяжелый, приоритет смещается к механизации процесса: механическому или электрическому приводу, а при необходимости — к встроенной тали.

Поэтому правильный вопрос при выборе стеллажа звучит не так: «Какой стеллаж самый мощный?»,

А так: «Какой способ хранения позволит безопасно разместить конкретный груз и выполнить все операции с ним с минимальным количеством лишних перемещений?»

Именно от ответа на этот вопрос зависит оптимальная конфигурация.

Встроенная таль - когда она действительно нужна

Встроенная таль особенно полезна в трех ситуациях.

• Первая — отсутствие потолочного крана.
  Стеллаж становится самостоятельным рабочим местом для хранения и извлечения тяжелого груза.

• Вторая — наличие «мертвых зон».
  Даже если на предприятии есть кран-балка, она может не охватывать весь склад или цех.

• Третья — высокая частота операций.
  Если оснастку приходится регулярно устанавливать на платформу и снимать с нее, механизация становится особенно важной.

Безопасность: что должно быть предусмотрено конструкцией

Тяжелый выдвижной уровень нельзя рассматривать как обычную полку. При выдвижении меняется распределение нагрузки и создаются дополнительные требования к устойчивости конструкции.

Поэтому в промышленном стеллаже важны:

• фиксация платформы;
• защита от самопроизвольного движения;
• защита от одновременного выдвижения нескольких уровней;
• устойчивость всей секции;
• соответствие нагрузки конструкции;
• правильное размещение груза;
• надежное основание.

Это важная конструктивная особенность: если несколько тяжелых платформ одновременно окажутся в выдвинутом положении, изменится нагрузка на основание и общая устойчивость системы.

5 ошибок которые чаще всего допускают при выборе

• Ошибка №1 - выбирать стеллаж только по весу: «груз весит 900 кг — значит, подойдет модель на 1000 кг».
  Но это не всегда так.
  Нужно учитывать размеры груза, распределение нагрузки, частоту операций, способ погрузки и конфигурацию всей секции.

• Ошибка №2 - не учитывать размеры прохода.
  Полное выдвижение требует свободного пространства перед стеллажом. Если его нет, преимущество полной платформы невозможно реализовать.

• Ошибка №3 - не учитывать подъемное оборудование.
  Стеллаж может идеально подходить по размерам, но оказаться неудобным в эксплуатации, если груз невозможно безопасно поднять.

• Ошибка №4 - игнорировать будущую нагрузку.
  Промышленное оборудование покупают на годы. Поэтому расчет только под сегодняшнюю номенклатуру не всегда экономически оправдан.

• Ошибка №5 - не учитывать защиту поверхности.
  Для дорогой оснастки могут потребоваться специальные покрытия платформы. В частности, для некоторых комплектаций предусмотрены резиновые коврики.

Когда лучше заказать индивидуальный проект

Индивидуальный проект необходим еще на этапе планирования приобретения стеллажного оборудования, так как без проекта невозможно правильно организовать рабочее пространство.

Индивидуальное проектирование также необходимо, если:

• грузы имеют нестандартные размеры;
• масса изделий значительно отличается от стандартной;
• помещение имеет сложную конфигурацию;
• требуется встроенная таль;
• необходимо совместить несколько типов хранения;
• требуется максимально использовать высоту помещения;
• важно организовать определенную последовательность доступа к оснастке.

Главное преимущество выкатных платформ — не тоннаж, а доступность

Если убрать маркетинговые формулировки, ценность такой системы можно сформулировать очень просто: стеллаж с выкатными платформами позволяет хранить тяжелый груз внутри компактной вертикальной системы и при необходимости выдвигать этот груз в рабочую зону.

Именно поэтому оборудование особенно эффективно там, где одновременно присутствуют три фактора:

1. Большая масса груза;
2. Высокая стоимость или важность оснастки;
3. Необходимость регулярного доступа к ней.

Если груз просто нужно поставить на хранение на несколько месяцев и не трогать, выкатная платформа может оказаться избыточным решением.

Если же пресс-форму, штамп, двигатель или другой тяжелый узел необходимо регулярно устанавливать, снимать, осматривать и возвращать на хранение, преимущества становятся очевидными.

Итог

Стеллажи с выкатными платформами — это специализированное решение для хранения тяжелых и крупногабаритных грузов, в котором сама платформа становится частью процесса погрузки, выгрузки и обслуживания изделия.

Их ключевые преимущества — доступ к грузу без перемещения соседних позиций, возможность полного или частичного выдвижения, совместимость с крановым оборудованием и возможность механизации операций.

При этом универсальной конфигурации не существует. Перед выбором необходимо определить массу и габариты груза, требуемую степень выдвижения, частоту операций, наличие подъемного оборудования, размеры проходов и допустимую нагрузку на пол.

Для сравнительно тяжелой промышленной оснастки могут использоваться системы уровня Slide-1000. Для более тяжелых задач «Фирма «Сатурн» предлагает Slide-1400 с полной выкаткой платформ и нагрузкой до 1400 кг на уровень, а также Slide-2000 с заявленной нагрузкой до 2000 кг на уровень.

Поэтому хороший промышленный стеллаж выбирают не по принципу «чем больше грузоподъемность, тем лучше», а по принципу «какая конструкция обеспечит нужную нагрузку, доступность груза, безопасность и удобство работы именно в моем помещении».

Для предприятия это уже не просто вопрос хранения. Это вопрос того, сколько времени сотрудники тратят на каждую операцию с оснасткой, насколько безопасно выполняется работа и насколько рационально используется площадь цеха или склада.

Подробнее в каталоге стеллажей с выкатными платформами «Фирмы «Сатурн».

Короткие ответы на главные вопросы:

• Что такое стеллаж с выкатными платформами?



  Это металлический промышленный стеллаж, в котором уровни хранения выполнены в виде выдвижных платформ. Платформы позволяют вынести тяжелый груз из глубины стеллажа и получить более удобный доступ к нему.
• Для каких грузов предназначены такие стеллажи?



  В первую очередь для пресс-форм, штампов, литейной оснастки, тяжелых деталей, сборочных узлов, заготовок, двигателей, редукторов и другого крупногабаритного оборудования.
• Какую нагрузку выдерживает выкатная платформа?



  Единого значения нет: оно зависит от модели и конструкции. В актуальной линейке представлены модели с нагрузкой до 1000, 1400 и 2000 кг на уровень.
• Чем полное выдвижение отличается от частичного?



  При полном выдвижении платформа выходит практически полностью, обеспечивая максимальный доступ к грузу. При частичном выдвижении часть платформы остается внутри стеллажа, что может быть достаточно для работы с краном или тельфером.
• Можно ли использовать стеллаж без потолочного крана?



  Да. Для соответствующих моделей может использоваться встроенная таль. «Сатурн» предлагает варианты стеллажей с выкатными платформами как с талью, так и без нее.
• Можно ли выдвигать тяжелую платформу вручную?



  Зависит от конкретной конструкции и нагрузки. Для тяжелых уровней могут применяться механические или электрические приводы. В линейке «Сатурн» предусмотрены механический привод со съемной рукояткой и электропривод.
• Что выбрать для пресс-формы: обычный или выкатной стеллаж?



  Если пресс-форма тяжелая и требует регулярного извлечения, выкатная платформа обычно дает более удобный доступ к грузу. При необходимости доступа сверху и с нескольких сторон особенно полезно полное выдвижение.
• Нужен ли индивидуальный расчет?



  Да, особенно для нестандартных грузов, высокой нагрузки, сложной планировки помещения или интеграции подъемного оборудования индивидуальный расчет желателен. Он позволяет определить не только размеры стеллажа, но и его реальную конфигурацию для конкретного технологического процесса.
