Стеллажи для чертежей

Чертежи разных форматов, планшеты, конструкторская документация хранится на мобильных и стационарных металлических стеллажах.

Стеллажи для хранения конструкторской документации под формат А1 и А0

Стеллажи металлические с выдвижными ящиками удобны для хранения чертежей, карт, планшетов, калек в рулоне. При монтаже ящиков используются направляющие полного или частичного выдвижения. Полезная нагрузка на выдвижной ящик от 15 до 200 кг. На лицевой панели ящика могут быть закреплены пластиковые рамки – карманы для размещения описи хранимой документации или иной информации, облегчающей поиск документации.

Линейка габаритов ящиков привязана к габаритам секций стеллажей.

  • Стандартная ширина ящика: 685, 935 и 1185 мм соответствует стандартным длинам полок в ячейке хранения (750, 1000 и 1250 мм соответственно).
  • Глубина ящика от 200 до 1000 мм и привязана к глубине полок в секции стеллажа.
  • Высота ящика: от 50 до 300 мм.
  • Мы производим ящики под любой формат хранимых чертежей, включая А0 или любого, специального формата.

Стеллажные металлические конструкции с выдвижными ящиками производятся в стационарном и мобильном (передвижном) варианте. При установке выдвижных ящиков на передвижных стеллажах габариты и конструкция стеллажей и ящиков подбираются так, чтобы при смыкании передвижных стеллажей не происходило соударения лицевых панелей ящиков. Передвижные металлические стеллажи позволяют не только систематизировать хранимый материал, но и вдвое сократить используемую под архив площадь.

Обычно используется комплексный (комбинированный) вариант конструкции: ящики устанавливаются в нижней части секции стеллажа, а выше стационарные полки. Так удобнее работать и более рационально используются выделенные площади. При необходимости всё пространство стеллажей по высоте занимают выдвижные ящики ( центральное хранилище конструкторской документации завода, хранилище калек в рулонах и т. п.).

Комбинированная стеллажная конструкция: в верхней части стеллажных секций полочные уровни хранения под формат А4, в нижней части – выдвижные ящики под формат А0. Серия «Л».

Хранение конструкторской документации на передвижных стеллажах серии «Л» с фальшполом. Глубина уровня хранения 600 мм. Каждая секция стеллажа укомплектована большим количеством полок. Пространство хранилища документов используется с максимальной пользой.

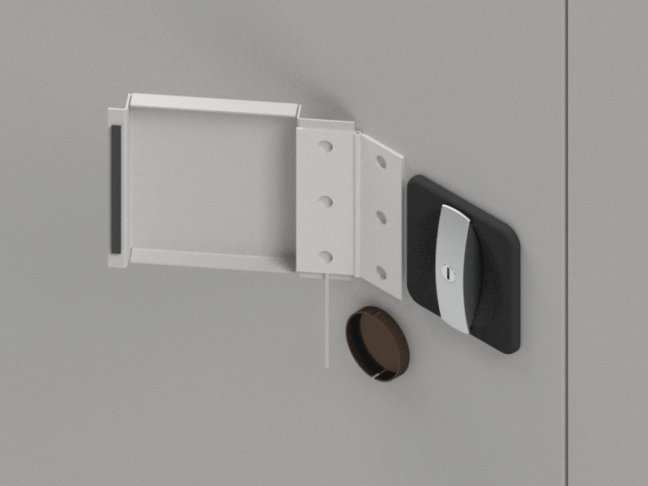

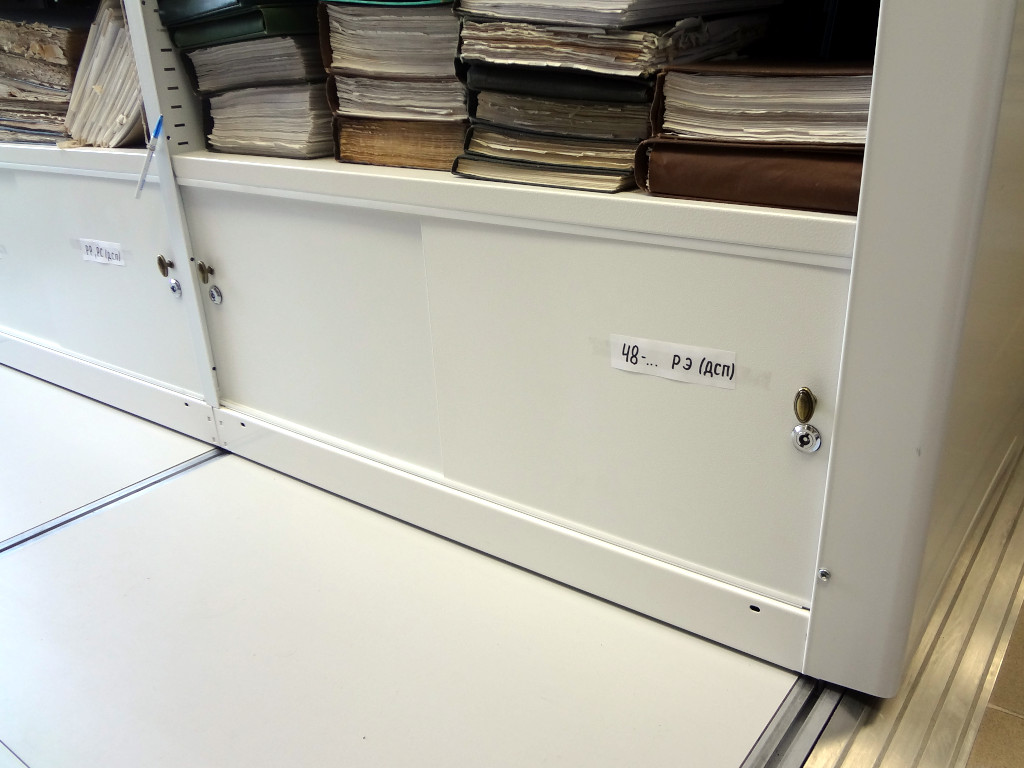

Часто возникает потребность ограничить доступ к хранимым документам. В этом случае на стеллажи устанавливаются двери, сплошные задние стенки, замки, специальные опечатывающие устройства. Двери на стеллажах не только ограничивают доступ к хранимым документам и товарам, но и защищают от пыли и света. Секция стеллажа закрывается четырьмя распашными металлическими дверями. Такая компоновка позволяет изготовить двери с небольшим собственным весом и оборудовать дверями секции стеллажей высотой более 2,5 метров. Это важно, поскольку двери устанавливаются на стационарные и передвижные архивные стеллажи, собственный вес которых в нашем исполнении так же небольшой. Общая конструкция стеллажей с дверями устойчива, надёжна, проста в монтаже и эксплуатации.

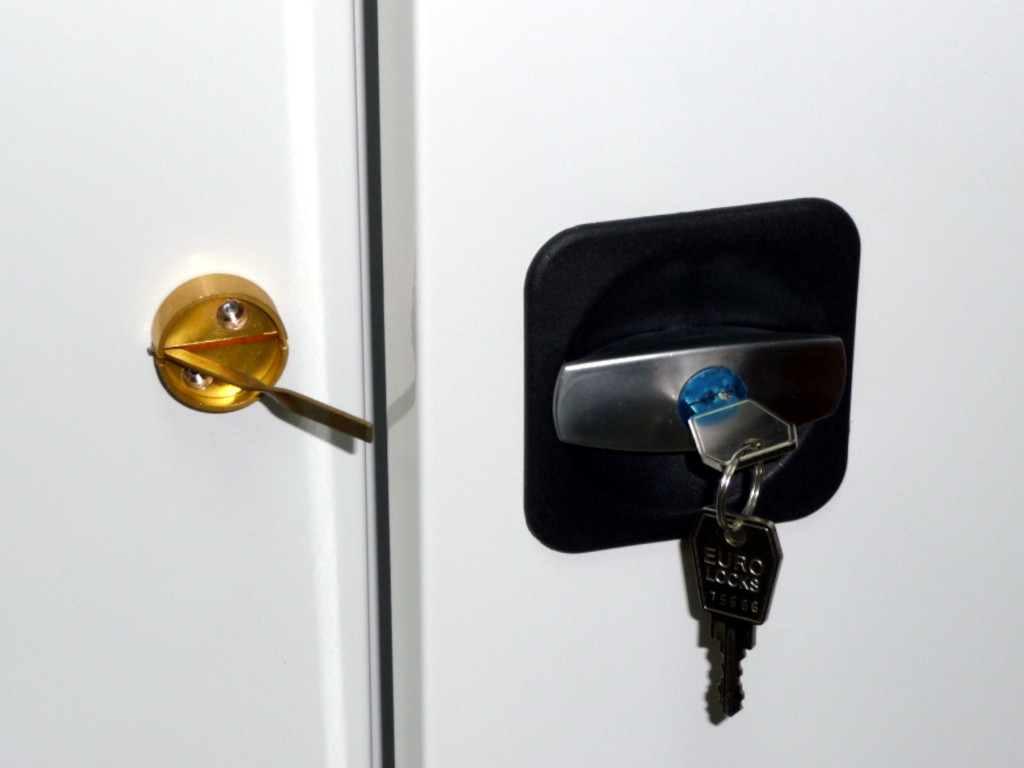

Распашные двери оборудованы ригельными замками. Чтобы закрыть доступ к хранимым документам в архиве, оборудованном передвижными стеллажами, достаточно установить двери на внешние секции крайнего стеллажа и установить на стеллаж замок. Распашные двери при установке с одной стороны увеличивают габарит стеллажа по глубине на 25 мм.

Конструкция стеллажей для чертежей

Основа каркасной части стеллажей: сплошная стойка, переставные полки. Полки устанавливаются на быстросъемные клипы. Шаг изменения расстояния между полками – 25 мм.

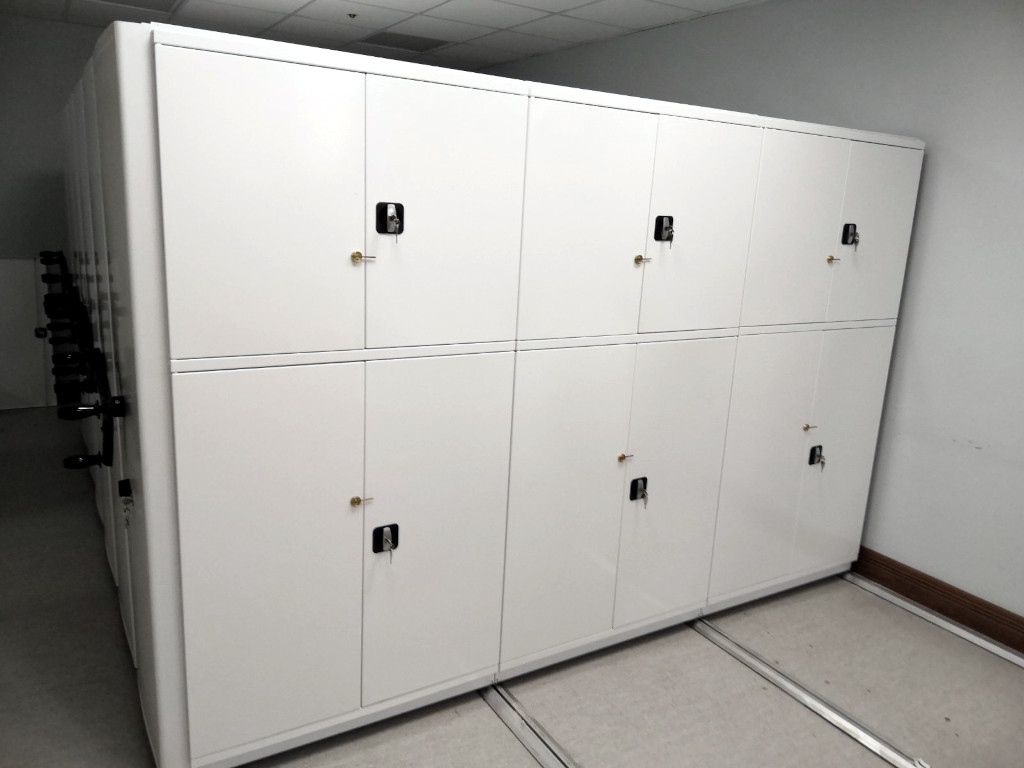

Секции передвижного стеллажа оборудованы выдвижными ящикам и закрыты распашными дверями с ригельными замками. подробнее →

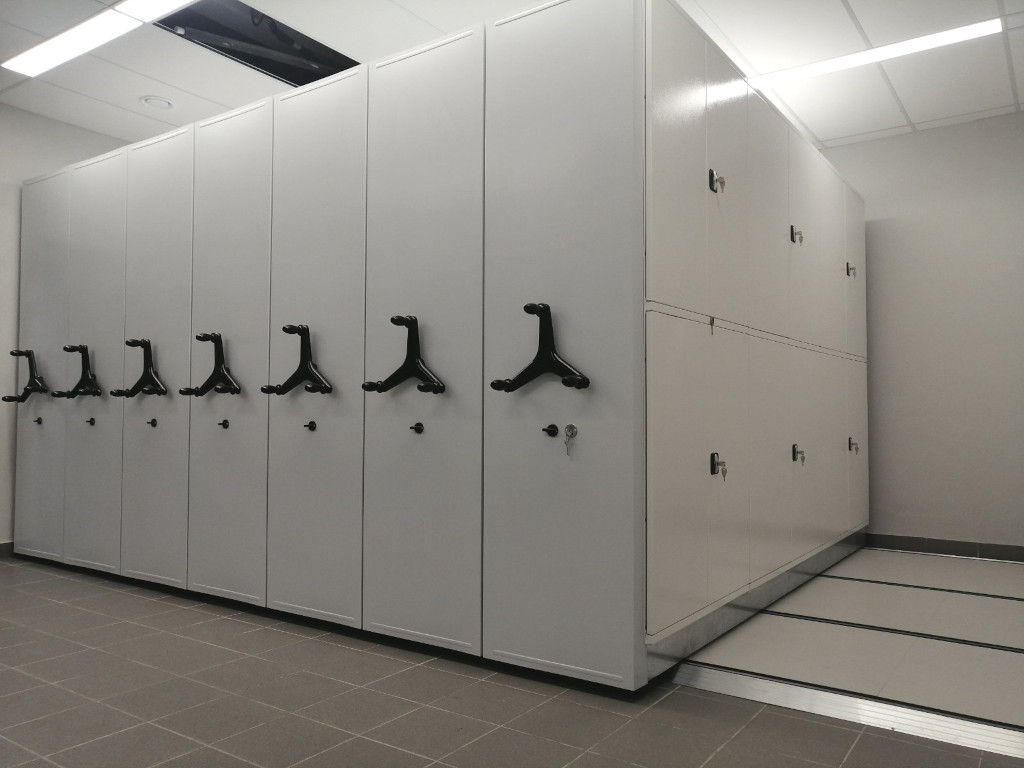

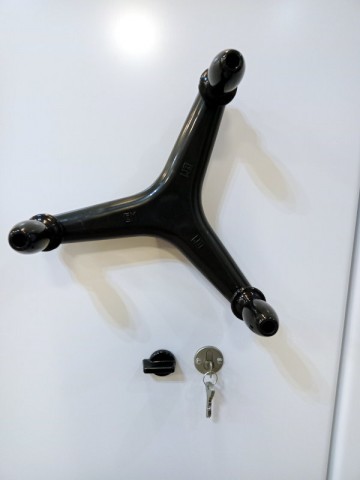

На внешних секциях крайнего в блоке (группе) передвижного стеллажа установлены распашные двери. Крайний стеллаж дополнительно оборудован замком. подробнее →

Преимущества конструкции

  • Секции стеллаж и ячейки хранения отделены друг от друга.
  • Конструкции легкие и прочные. Специальное профилирование деталей позволяет применять металл толщиной 0,7 – 1 мм.
  • Технологичный и быстрый монтаж.
  • Возможность установки большого количества дополнительных деталей (разделителей на полку, выдвижных ящиков, дверей и т. д.).

Габариты стеллажей

  1. Передвижные стеллажи: серии «Л» (облегченные), «Т» (на усиленной раме), «Актив» (с электроприводом).
  2. Стационарные стеллажи: серия «СА».

Глубина полки, мм*

200, 220, 230, 250, 270, 290, 300, 350, 360, 370, 380, 390, 400, 415, 420, 450

Длина полки, мм

750, 1000, 1250 или ЛЮБАЯ по проекту

Высота стеллажа, мм

Любая, до 3500 (зависит от выбранной серии стеллажей)

Длина передвижного стеллажа, мм

До 10000 мм

Длина стационарного стеллажа, мм

Длина линейки стационарных стеллажей любая, по проекту

*Глубина полки определят глубину одностороннего стеллажа.
